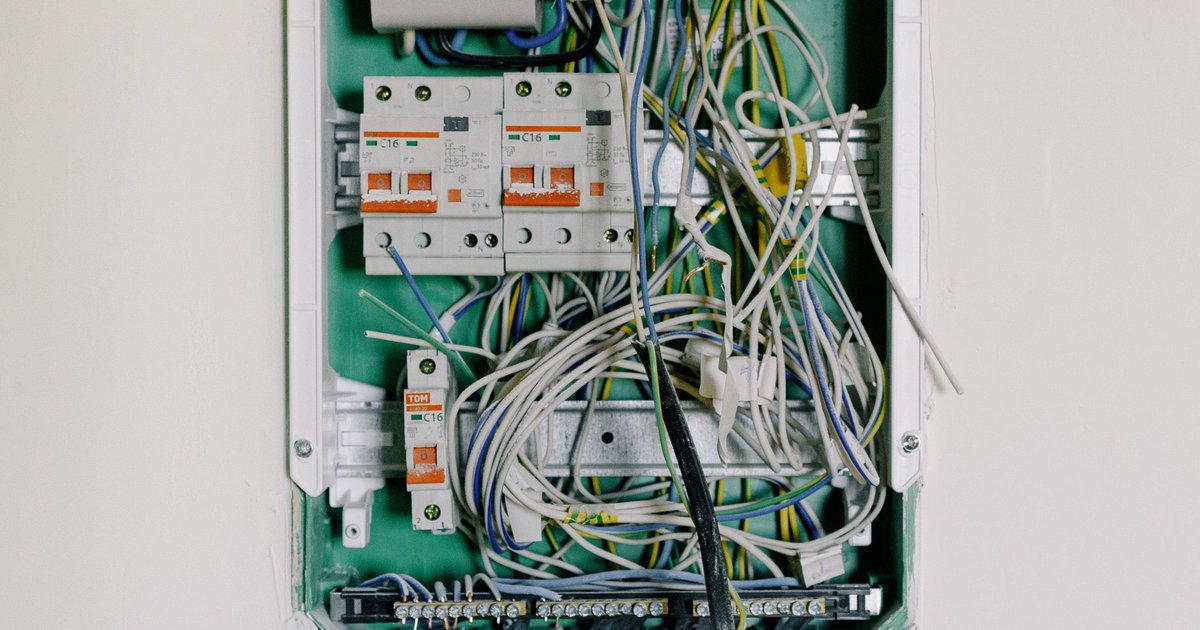

Wer eine Haus Elektroinstallation plant, legt lange vor dem ersten Kabelzug fest, welche Stromkreise wo verlaufen, wie viele Steckdosen und Lichtauslässe jeder Raum braucht und welche Schutzeinrichtungen Pflicht sind. Die grundlegenden Bestandteile einer Elektroinstallation im Haus – von der Zählerschrankverteilung bis zum letzten Lichtschalter – behandelt der Übersichtsartikel zu diesem Thema; hier geht es konkret darum, wie Sie die Planung strukturiert angehen und welche Sicherheitsaspekte dabei nicht verhandelbar sind.
Was gehört in einen Elektroinstallationsplan fürs Haus?
Ein belastbarer Haus Elektroinstallation Plan beginnt mit dem Grundriss im Maßstab 1:50 oder 1:100, in den jeder Raum mit seiner geplanten Nutzung eingetragen wird. Erst aus der Nutzung ergibt sich, wie viele Steckdosen, Lichtauslässe und Sonderanschlüsse nötig sind – ein Arbeitszimmer mit mehreren Geräten braucht andere Reserven als ein Abstellraum.
Als Orientierung dient in Deutschland die DIN 18015-2, die Mindestanforderungen an die Anzahl von Steckdosen und Anschlüssen je Raumtyp definiert. Wer nur das Minimum plant, ärgert sich später über Verlängerungskabel und Mehrfachsteckdosen; erfahrene Planer legen deshalb bewusst eine Reserve von 20 bis 30 Prozent ein.
- Stromkreisverteilung: Jeder Raum oder Funktionsbereich (Küche, Bad, Außensteckdosen) erhält einen eigenen Stromkreis, damit ein Fehler nicht die ganze Wohnung lahmlegt.
- Leitungswege: Kabel verlaufen nach DIN 18015-3 in definierten Zonen (waagerecht 15–30 cm unter der Decke oder über dem Boden, senkrecht neben Tür- und Fensterrahmen), damit spätere Bohrungen keine Leitung treffen.
- Sonderkreise: Herd, Backofen, Waschmaschine, Wärmepumpe und Wallbox brauchen eigene, entsprechend dimensionierte Leitungen und Absicherungen.
- Netzwerk und Multimedia: Auch wenn WLAN vieles abdeckt, lohnt sich mindestens ein Leerrohr je Geschoss für spätere Datenleitungen.
Wer die Haus Elektroinstallation planen will, sollte dies parallel zur Möbel- und Küchenplanung tun, denn Steckdosenhöhen und -positionen hängen direkt von Arbeitsflächen, Betten und Schreibtischen ab. Nachträgliche Verschiebungen um wenige Zentimeter sind vor dem Verputzen kostenlos, danach bedeuten sie Stemmarbeiten.
Welche Normen und Sicherheitsvorschriften sind Pflicht?
Die zentrale Grundlage jeder Elektroinstallation Haus in Deutschland ist die Normenreihe DIN VDE 0100. Sie regelt unter anderem Schutzmaßnahmen gegen elektrischen Schlag, die Auswahl von Betriebsmitteln und die Prüfung der fertigen Anlage. Diese Normen sind keine Empfehlung, sondern Voraussetzung dafür, dass die Anlage als sicher und versicherungskonform gilt.
Folgende Schutzeinrichtungen gehören in jede moderne Planung:
- Fehlerstromschutzschalter (RCD/FI): Pflicht für alle Steckdosenstromkreise bis 32 A sowie für Feuchträume und Außenbereiche; er trennt die Versorgung innerhalb von Millisekunden, wenn Strom über einen fehlerhaften Weg – etwa einen Menschen – abfließt.
- Leitungsschutzschalter: Verhindern Kabelbrand durch Überlast, indem sie den Stromkreis bei zu hoher Dauerlast automatisch abschalten.
- Potentialausgleich: Verbindet alle leitfähigen Teile eines Gebäudes (Wasserrohre, Heizkörper, Metallgehäuse) so, dass keine gefährlichen Spannungsunterschiede entstehen können.
- Überspannungsschutz: Schützt Elektronik und Anlage vor Schäden durch Blitzeinschläge in der Nähe oder Schaltvorgänge im Netz.
Für Feuchtraumzonen in Bad und Küche gelten zusätzlich Schutzbereiche nach DIN VDE 0100-701, die festlegen, welche Betriebsmittel in welchem Abstand zu Dusche oder Badewanne zulässig sind. Wird hier falsch geplant, drohen nicht nur Bußgelder bei der Abnahme, sondern reale Stromschlaggefahr im Alltag.
Wichtig für die Planungsphase: Alle Arbeiten am Zählerschrank, an der Zuleitung und am Anschluss neuer Stromkreise an das Verteilernetz dürfen ausschließlich von einem eingetragenen Elektrofachbetrieb ausgeführt werden. Netzbetreiber verlangen diesen Nachweis vor der Inbetriebnahme, unabhängig davon, wie viel Eigenleistung beim Kabelverlegen erbracht wurde.
Alte Elektroinstallation erkennen und bewerten
Bei Bestandsgebäuden beginnt die Planung nicht auf dem leeren Blatt, sondern mit der Bestandsaufnahme der vorhandenen Anlage. Eine alte Elektroinstallation lässt sich an mehreren Merkmalen erkennen, noch bevor ein Fachbetrieb misst:
- Sicherungskasten mit Schraubsicherungen: Ältere Porzellan- oder Diazedsicherungen statt Leitungsschutzschaltern deuten auf eine Installation vor den 1980er-Jahren hin.
- Fehlender FI-Schutzschalter: Vor 1984 war er in Wohngebäuden nicht vorgeschrieben; fehlt er, besteht bei einem Isolationsfehler unmittelbare Gefahr.
- Aluminiumleitungen: In den 1960er- und 1970er-Jahren wurden aus Kupferknappheit teils Aluminiumadern verlegt. Sie neigen an Klemmstellen zu Kontaktlockerung und Erwärmung und gelten heute als sanierungsbedürftig.
- Spärliche Steckdosen und Stoffkabel: Wenige Steckdosen pro Raum, sichtbare Aufputzleitungen mit brüchiger Textilummantelung oder Nullung statt Schutzleiter sind klare Alterszeichen.
Diese Merkmale ersetzen keine Fachprüfung, geben aber eine erste Einschätzung, ob eine Teilmodernisierung reicht oder eine Komplettsanierung ansteht. Eine Isolationsmessung und Sichtprüfung durch eine Elektrofachkraft schafft Klarheit über den tatsächlichen Zustand von Leitungen, Klemmstellen und Erdung.
Bei Kauf oder Übernahme eines Bestandshauses lohnt sich diese Prüfung noch vor Vertragsabschluss, da eine vollständige Erneuerung der Elektroinstallation je nach Wohnfläche und Zustand der Wände einen erheblichen Kostenfaktor darstellt und in die Kaufpreisverhandlung einfließen sollte. Wird die Installation nur teilweise erneuert, muss der neue Teil den aktuellen Normen entsprechen, auch wenn der Altbestand vorerst weiterläuft – eine gemischte Anlage erfordert eine klare Dokumentation, welche Kreise nach welchem Stand ausgeführt sind.
Planungshilfen: Fachliteratur, Software und Elektriker
Wer die Planung selbst in die Hand nehmen will, findet in einem guten Buch Elektroinstallation die Grundlage, um Fachbegriffe, Normvorgaben und Schaltpläne zu verstehen, bevor der erste Termin mit dem Elektriker stattfindet. Solche Nachschlagewerke erklären typischerweise Stromlaufpläne, die Kennzeichnung von Kabeln und Sicherungen sowie die Mindestanforderungen nach DIN 18015 in verständlicher Form und sind eine sinnvolle Ergänzung zur Beratung durch den Fachbetrieb, ersetzen sie aber nicht.
Für die eigentliche Zeichnung eines Elektroplans bieten sich verschiedene Hilfsmittel an:
- CAD- oder Elektroplanungssoftware: Ermöglicht das Einzeichnen von Stromkreisen direkt in den Grundriss, inklusive automatischer Stücklisten für Material und Sicherungen.
- Normkonforme Symbolvorlagen: Einheitliche Schaltzeichen nach DIN erleichtern die Kommunikation mit dem Elektriker, da Missverständnisse über Schalterarten oder Steckdosentypen vermieden werden.
- Checklisten je Raum: Strukturierte Listen mit Mindestanzahl an Auslässen pro Raumtyp verhindern, dass beim Ausfüllen des Plans etwas vergessen wird.
Trotz aller Eigenrecherche bleibt die Abstimmung mit einer Elektrofachkraft unverzichtbar, sobald es um die Dimensionierung der Hausanschlusssicherung, die Aufteilung der Unterverteilung oder den Anschluss leistungsstarker Verbraucher wie Wärmepumpe, Durchlauferhitzer oder Ladestation geht. Der Fachbetrieb prüft die Gesamtlast des Hauses, plant die Absicherung entsprechend und übernimmt die verpflichtende Abnahmemessung.
Ein sinnvoller Arbeitsablauf sieht so aus: Eigenrecherche und Grobplanung mit Fachliteratur und Software, anschließend ein Beratungstermin mit dem Elektriker zur Prüfung der Lastberechnung, danach Feinabstimmung der Steckdosen- und Schalterpositionen gemeinsam mit dem Innenausbau. So bleibt die Bauherrenkompetenz erhalten, ohne sicherheitsrelevante Entscheidungen ungeprüft zu lassen.
Vom Plan zur Umsetzung: Ablauf und Abnahme
Ein fertiger Plan nützt nur, wenn die Umsetzung in der richtigen Reihenfolge erfolgt. Die Elektroinstallation im Rohbau oder bei einer Kernsanierung folgt typischerweise diesem Ablauf:
- Rohinstallation: Leerrohre und Kabel werden vor dem Verputzen in Wand, Decke und Boden verlegt, orientiert an den zuvor festgelegten Installationszonen.
- Dokumentation vor dem Verschließen: Fotos aller Leitungswege mit Bezug zu festen Punkten (Raumecken, Türrahmen) verhindern spätere Beschädigungen beim Bohren.
- Verputzen und Estrich: Erst wenn die Leitungen sicher liegen und geprüft sind, werden Wände geschlossen und der Boden aufgebaut.
- Endmontage: Steckdosen, Schalter, Leuchten und die Unterverteilung werden eingesetzt und angeschlossen.
- Prüfung und Messprotokoll: Isolationswiderstand, Schutzleiterwiderstand und Auslöseverhalten der FI-Schutzschalter werden gemessen und in einem Prüfprotokoll nach DIN VDE 0100-600 dokumentiert.
Dieses Messprotokoll ist mehr als Formalität: Es ist der Nachweis, dass die Anlage den Sicherheitsanforderungen entspricht, und wird bei Versicherungsfragen oder einem späteren Hausverkauf regelmäßig verlangt. Ohne diese Abnahme durch eine Elektrofachkraft darf die Anlage nicht dauerhaft in Betrieb genommen werden.
Häufige Fehler in dieser Phase entstehen durch Zeitdruck: Leitungen werden vor der Dokumentation verputzt, Stromkreise falsch beschriftet oder die Absicherung passt nicht zum tatsächlich angeschlossenen Verbraucher. Wer den Ablauf einhält und jeden Schritt vor dem nächsten abschließt, spart spätere Stemmarbeiten und vermeidet gefährliche Überlastungen im laufenden Betrieb.
Fazit
Eine sichere und alltagstaugliche Elektroinstallation entsteht nicht durch spontane Entscheidungen auf der Baustelle, sondern durch einen raumbezogenen Plan, der Normen wie die DIN VDE 0100 und DIN 18015 von Anfang an berücksichtigt. Bei Bestandsgebäuden kommt die ehrliche Bewertung der vorhandenen Anlage hinzu, damit Alterungsschäden nicht unbemerkt weiterlaufen. Wer sich vorab in Fachliteratur einliest, die Grobplanung selbst entwirft und die sicherheitsrelevanten Schritte konsequent einer Elektrofachkraft überlässt, erhält am Ende eine Anlage, die geprüft, dokumentiert und für Jahrzehnte belastbar ist.
