Elektroinstallation: Grundlagen und Standards

Die Elektroinstallation ist die Gesamtheit aller Leitungen, Verteiler, Schalter, Steckdosen und Schutzeinrichtungen, die den Strom sicher von der Hausanschlusseinheit bis zum letzten Verbraucher führen. Sie entscheidet darüber, ob ein Gebäude im Alltag zuverlässig funktioniert und im Fehlerfall keine Brände oder Stromschläge verursacht. Wer baut, saniert oder eine bestehende Anlage erweitert, bewegt sich dabei nicht im rechtsfreien Raum: Feste technische Regeln legen fest, wie Kabel dimensioniert, verlegt und abgesichert werden müssen.

Was gehört zur Elektroinstallation eines Gebäudes?

Eine vollständige Elektroinstallation reicht vom Hausanschlusskasten über den Zählerschrank und die Verteilerebene bis zur letzten Steckdose oder Leuchte. Dazwischen liegen Hauptleitungen, Unterverteilungen, Stromkreise und die eigentlichen Betriebsmittel wie Schalter, Steckdosen und Anschlussdosen.

Man unterscheidet grob drei Ebenen:

• Versorgungsebene: Hausanschluss, Zähler, Hauptverteiler – hier kommt der Strom vom öffentlichen Netz ins Gebäude.
• Verteilungsebene: Unterverteilungen je Etage, Wohnung oder Gebäudeteil, die die Last auf einzelne Stromkreise aufteilen.
• Endstromkreisebene: die eigentlichen Leitungen zu Steckdosen, Beleuchtung, Herd, Durchlauferhitzer oder Wallbox.

Jede dieser Ebenen muss so geplant sein, dass Leitungen im Fehlerfall abschalten, bevor Kabel überhitzen oder Personen einen gefährlichen Stromschlag erhalten. Genau dafür existieren die einschlägigen Normen.

DIN VDE als Grundlage jeder Elektroinstallation

In Deutschland regelt vor allem die Normenreihe DIN VDE 0100 das Errichten von Niederspannungsanlagen bis 1000 Volt. Sie beschreibt unter anderem Schutzmaßnahmen gegen elektrischen Schlag, Mindestquerschnitte, Abstände und die Anforderungen an Schutzschalter. Ergänzend legt DIN 18015 planerische Mindeststandards für Wohngebäude fest, etwa wie viele Steckdosen und Lichtauslässe ein Raum je nach Ausstattungsgrad haben sollte.

Für Leitungen und Kabel sind zusätzlich Produktnormen wie DIN VDE 0298 relevant, die Verlegebedingungen und zulässige Strombelastbarkeit definieren. Diese Normenwerke werden regelmäßig überarbeitet: Eine ältere Elektroinstallation genießt zwar in der Regel Bestandsschutz, muss aber bei größeren Umbauten oder Erweiterungen an den aktuellen Stand angepasst werden, sobald neue Stromkreise entstehen oder in bestehende Verteiler eingegriffen wird.

Wichtig für Bauherren: Nur ein in ein Installateurverzeichnis eingetragener Elektrofachbetrieb darf eine Anlage rechtsverbindlich in Betrieb nehmen und dem Netzbetreiber melden. Die Einhaltung der DIN-Vorgaben bei der Elektroinstallation ist damit nicht nur eine Frage der Sicherheit, sondern auch Voraussetzung für Versicherungsschutz und Netzanschluss.

Vom Hausanschluss zur Unterverteilung: der typische Aufbau

Der Strom gelangt über den Hausanschlusskasten (HAK) ins Gebäude, läuft durch den Stromzähler und von dort in den Hauptverteiler. Bei größeren Gebäuden, Mehrfamilienhäusern oder Häusern mit mehreren Etagen wird die Last anschließend auf eine oder mehrere Unterverteilungen aufgeteilt.

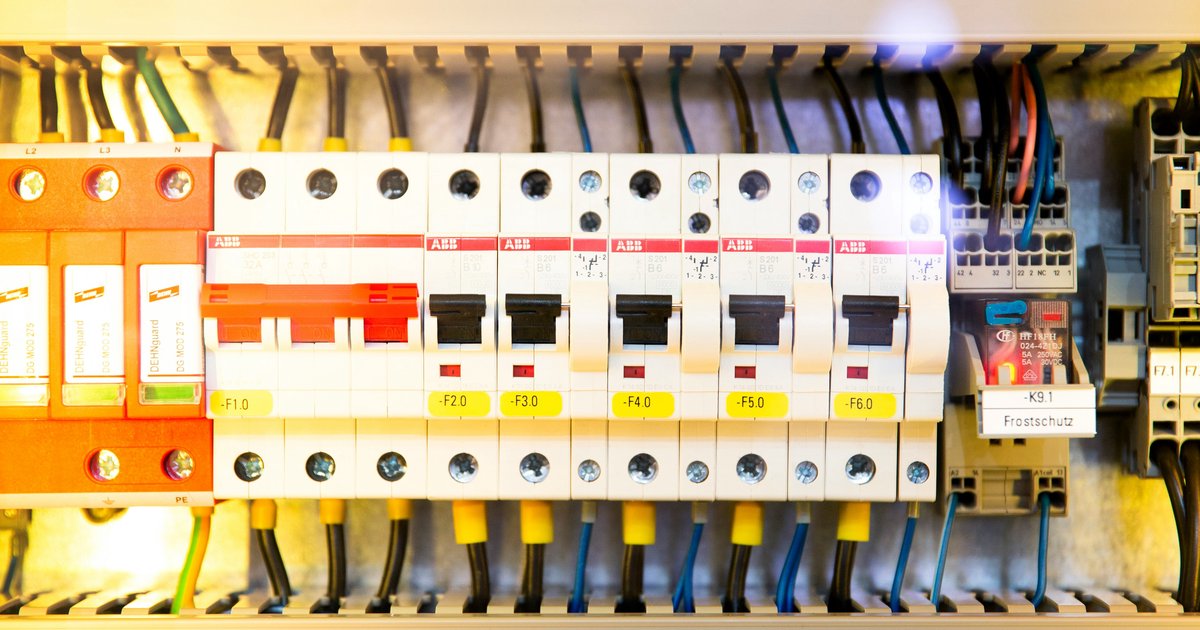

Eine Unterverteilung ist ein eigener kleiner Schaltschrank, meist pro Etage, Wohnung oder Gebäudeflügel, der die Stromkreise dieses Bereichs bündelt. Das hat mehrere Vorteile:

• Kürzere Leitungswege zu den Verbrauchern, dadurch geringere Spannungsverluste.
• Fehler lassen sich schneller lokalisieren, da nicht das gesamte Haus betroffen ist.
• Einzelne Bereiche – etwa eine vermietete Einliegerwohnung – können separat abgerechnet oder abgeschaltet werden.
• Erweiterungen, etwa für eine Wallbox oder ein Smart-Home-System, lassen sich gezielt an einer Unterverteilung nachrüsten, ohne die komplette Anlage anzufassen.

In der Praxis empfiehlt es sich, bei Neubauten und größeren Sanierungen von vornherein eine Unterverteilung mit Reserveplätzen einzuplanen. Leere Sicherungsplätze kosten in der Bauphase kaum etwas, sparen aber spätere Aufbrucharbeiten, wenn ein zusätzlicher Stromkreis für Photovoltaik, Wärmepumpe oder ein Bussystem benötigt wird.

Kabel und Leitungen: Welche Typen wo eingesetzt werden

Streng genommen unterscheidet die Fachsprache zwischen Leitungen (fest verlegt, meist mit Mantel) und Kabeln (für höhere mechanische Belastung, oft im Erdreich). Im Alltag wird der Begriff Elektroinstallation-Kabel jedoch für beides verwendet. Die wichtigsten Typen sind:

• NYM-J: die klassische Mantelleitung für die Verlegung in Gebäuden, geeignet für Unterputz-, Aufputz- und Putzverlegung in trockenen und feuchten Innenräumen.
• NYY: Erdkabel mit robusterem Mantel für die Verlegung im Erdreich, etwa zur Garage oder zum Gartenhaus.
• H07V-U/H07V-K: Einzeladern, die ausschließlich in Rohren oder Kanälen verlegt werden dürfen, häufig in Verteilerschränken oder Installationsrohren im Estrich.
• NHXMH bzw. flammwidrige Varianten: für Fluchtwege oder Bereiche mit erhöhten Brandschutzanforderungen.

Der Aderquerschnitt richtet sich nach der zu erwartenden Strombelastung: 1,5 mm² reicht für reine Beleuchtungsstromkreise, 2,5 mm² ist Standard für Steckdosenkreise, während Herd, Durchlauferhitzer oder Wallbox häufig 4 bis 6 mm² oder mehr benötigen. Die Aderfarben sind europaweit vereinheitlicht: Braun, Schwarz oder Grau kennzeichnen die Außenleiter, Blau den Neutralleiter, Grün-Gelb ausschließlich den Schutzleiter. Wer diese Farbcodierung ignoriert, riskiert Verwechslungen mit potenziell tödlichen Folgen.

Verkabelung planen: Stromkreise, Verlegearten und Querschnitte

Eine durchdachte Elektroinstallation-Verkabelung beginnt mit der Aufteilung in einzelne Stromkreise. Als Faustregel gilt, dass Küche, Bad, Wohnräume und stark genutzte Bereiche jeweils eigene Kreise erhalten sollten, statt zu viele Steckdosen an einer einzigen Absicherung zu bündeln. So schaltet im Fehlerfall nur ein kleiner Bereich ab, und die Belastung verteilt sich gleichmäßiger.

Bei der Verlegeart unterscheidet man:

• Unterputz: Leitungen liegen in Wandschlitzen oder Rohren unter dem Putz, optisch unsichtbar, aber aufwendiger nachzurüsten.
• Aufputz: Kabelkanäle oder Rohre liegen sichtbar auf der Wand, praktisch für Nachrüstungen und in Kellern oder Werkstätten.
• Im Estrich oder Fußboden: für Bodensteckdosen oder Fußbodenheizungssteuerungen, meist in Schutzrohren verlegt.

DIN 18015-3 definiert sogenannte Verlegezonen: horizontale und vertikale Streifen an Wänden, in denen Leitungen bevorzugt geführt werden, damit spätere Bohrungen nicht versehentlich ein Kabel treffen. Wer diese Zonen einhält und dokumentiert, erspart sich und Nachbesitzern spätere Überraschungen beim Dübeln.

Schutzmaßnahmen: FI-Schutzschalter, Leitungsschutz und Potentialausgleich

Schutzeinrichtungen sind das eigentliche Sicherheitsnetz jeder Elektroinstallation. Der Fehlerstrom-Schutzschalter (RCD, umgangssprachlich FI) überwacht, ob Strom unkontrolliert abfließt, etwa über einen Körper, und schaltet den Kreis innerhalb von Millisekunden ab. Seit einer Aktualisierung der DIN VDE 0100-410 müssen praktisch alle Steckdosenstromkreise in Wohngebäuden durch einen RCD mit maximal 30 mA Auslösestrom geschützt sein, nicht mehr nur Bad und Außenbereich.

Leitungsschutzschalter (LS-Schalter) übernehmen die klassische Absicherung gegen Überlast und Kurzschluss; ihre Auslösestromstärke – meist 10 oder 16 Ampere – muss zum Leitungsquerschnitt passen, damit die Leitung im Fehlerfall nicht überhitzt, bevor der Schalter auslöst.

Der Potentialausgleich verbindet alle leitfähigen Bauteile eines Gebäudes – Wasserleitungen, Heizungsrohre, Metallzargen – mit einem gemeinsamen Bezugspunkt, dem Hauptpotentialausgleich im Zählerschrank. Dadurch entstehen keine gefährlichen Spannungsunterschiede zwischen berührbaren Teilen. Ergänzend kann ein äußerer und innerer Blitzschutz sinnvoll sein, insbesondere bei freistehenden Gebäuden oder Anlagen mit Photovoltaik.

Diese drei Ebenen – RCD, Leitungsschutz und Potentialausgleich – greifen ineinander und dürfen bei keiner Elektroinstallation fehlen, unabhängig davon, ob es sich um einen Neubau oder eine Sanierung handelt.

Smart Home und Bussysteme in der modernen Elektroinstallation

Neben der klassischen, konventionellen Verkabelung, bei der jeder Schalter über eine eigene Steuerleitung direkt mit seinem Verbraucher verbunden ist, setzen viele moderne Gebäude auf ein Bussystem. Bekanntester Vertreter ist KNX: Ein einzelnes zweiadriges Buskabel verbindet Sensoren, Taster und Aktoren, während die eigentliche Energieversorgung getrennt über konventionelle Leitungen läuft.

Der Vorteil: Funktionen wie Lichtszenen, Jalousiesteuerung oder Heizungsregelung werden per Software programmiert statt fest verdrahtet. Ein Taster kann nachträglich jede beliebige Funktion übernehmen, ohne dass neue Leitungen gezogen werden müssen. Das macht ein Bussystem besonders attraktiv für Gebäude mit hohem Automatisierungsanspruch oder für Bauherren, die spätere Nutzungsänderungen offenhalten wollen.

Alternativen und Ergänzungen zum klassischen Bus sind:

• Funkbasierte Systeme (z. B. EnOcean, Zigbee-basierte Lösungen) für die Nachrüstung ohne Kabelverlegung.
• Powerline-Lösungen, die Steuersignale über die vorhandene Stromleitung übertragen.
• Hybride Systeme, die einen zentralen KNX-Bus mit Funkkomponenten in schwer verkabelbaren Bereichen kombinieren.

Wer ein Bussystem plant, sollte dies möglichst früh in die Elektroplanung einbeziehen, da Busleitung, Netzteil und Linienstruktur separate Planungsschritte erfordern, die sich später nur mit erheblichem Aufwand nachrüsten lassen.

Elektroinstallation im Neubau versus Sanierung im Altbau

Im Neubau lässt sich die Elektroinstallation von Grund auf nach aktuellem Stand planen: ausreichend Stromkreise, Reserveplätze in der Unterverteilung, Leerrohre für künftige Erweiterungen und gegebenenfalls ein Bussystem lassen sich von Anfang an berücksichtigen. Die Ausstattungswerte nach DIN 18015-3 geben dabei eine gute Orientierung, wie viele Steckdosen und Lichtpunkte ein Raum mindestens braucht.

Im Altbau sieht die Ausgangslage meist anders aus. Häufige Probleme sind:

• Aluminiumleitungen oder textilummantelte Kabel aus früheren Jahrzehnten, die brüchig geworden sind.
• Fehlender Schutzleiter, besonders in Gebäuden aus der Zeit vor den 1970er-Jahren.
• Ein einziger Stromkreis für eine ganze Wohnung, der bei modernen Haushaltsgeräten regelmäßig überlastet.
• Fehlende oder veraltete Fehlerstrom-Schutzschalter.

Bei einer Sanierung lohnt sich eine vollständige Bestandsaufnahme durch einen Elektrofachbetrieb, oft verbunden mit einem Sanierungsfahrplan, der Prioritäten setzt: Zunächst Sicherheitsmängel beheben, dann Kapazität erweitern, zuletzt Komfortfunktionen wie Smart-Home-Technik nachrüsten. Wichtig ist, bei Teilsanierungen den Bestandsschutz nicht als Freibrief zu verstehen – sobald in vorhandene Stromkreise eingegriffen wird, greifen die aktuellen Schutzanforderungen.

Was darf man selbst machen und wann muss der Elektriker ran?

Viele Heimwerker möchten wissen, wo die Grenze zwischen erlaubter Eigenleistung und Fachbetrieb liegt. Grundsätzlich gilt: Alles, was fest mit dem Stromnetz des Hauses verbunden ist, fällt unter die Zuständigkeit einer Elektrofachkraft, die beim zuständigen Netzbetreiber eingetragen ist.

Ohne Fachbetrieb erlaubt sind in der Regel:

• Austausch von Leuchtmitteln und Steckerleisten.
• Anschluss von Geräten über Schutzkontaktstecker.
• Montage von Lampen an bereits vorhandenen, fertig installierten Anschlussdosen – vorausgesetzt, die Sicherung wird vorher abgeschaltet und Grundkenntnisse im Umgang mit Strom sind vorhanden.

Nicht erlaubt bzw. dringend abzuraten ist Eigenarbeit an:

• neuen Stromkreisen oder Änderungen in der Unterverteilung,
• der Verlegung neuer Leitungen unter Putz,
• Eingriffen in den Potentialausgleich oder Schutzleiter,
• allem, was eine Meldung an den Netzbetreiber erfordert.

Der Grund liegt nicht nur in der akuten Gefahr durch Stromschlag oder Brand, sondern auch im Versicherungsschutz: Nach einem Schadensfall prüfen Versicherer regelmäßig, ob die Elektroinstallation fachgerecht ausgeführt wurde. Laienarbeit an fest verlegten Anlagen kann im Schadensfall die Leistung mindern oder ganz verweigern lassen. Typische Warnzeichen für eine mangelhafte Anlage sind wiederholt auslösende Sicherungen, warme Steckdosen, ein müffelnder Geruch an Verteilern oder Flackern beim Einschalten größerer Verbraucher – in all diesen Fällen sollte umgehend ein Fachbetrieb hinzugezogen werden.

Kosten und Planung einer Elektroinstallation

Die Kosten einer Elektroinstallation hängen stark davon ab, ob es sich um einen Neubau, eine Komplettsanierung oder eine punktuelle Erweiterung handelt. Grundsätzlich beeinflussen folgende Faktoren den Preis:

• Anzahl der Stromkreise und Steckdosen je Raum.
• Verlegeart – Unterputz ist aufwendiger und damit teurer als Aufputz oder Kabelkanal.
• Größe und Ausstattung der Unterverteilung, etwa mit Reserveplätzen oder zusätzlichen RCDs.
• Ob ein Bussystem integriert wird, das gegenüber konventioneller Verkabelung höhere Material- und Programmierkosten mit sich bringt, dafür aber spätere Umbauten vereinfacht.
• Zustand der vorhandenen Bausubstanz bei einer Sanierung – Stemmarbeiten, Putzausbesserung und Entsorgung alter Leitungen schlagen zusätzlich zu Buche.

Als grobe Orientierung kalkulieren viele Betriebe mit Kosten pro Raum, die sich aus Anzahl der Auslässe, Material und Arbeitszeit zusammensetzen; genaue Beträge unterscheiden sich jedoch stark nach Region, Betrieb und Auftragslage. Für eine verlässliche Planung empfiehlt sich immer ein detailliertes Angebot mit Aufschlüsselung nach Räumen und Leistungsposten, statt sich auf pauschale Quadratmeterpreise zu verlassen. Wer frühzeitig plant und Reserven für spätere Erweiterungen einkalkuliert, spart auf lange Sicht mehr, als eine vermeintlich günstige Minimallösung es täte.

Häufige Fragen zur Elektroinstallation

Was versteht man genau unter Elektroinstallation?

Elektroinstallation bezeichnet die gesamte fest verlegte elektrische Anlage eines Gebäudes, von der Hausanschlusseinheit über Verteiler und Stromkreise bis zu Steckdosen, Schaltern und Leuchtenanschlüssen. Sie umfasst sowohl die Leitungen selbst als auch alle Schutz- und Verteilerkomponenten.

Welche Norm ist für die Elektroinstallation in Deutschland maßgeblich?

Maßgeblich ist vor allem die Normenreihe DIN VDE 0100 zum Errichten von Niederspannungsanlagen, ergänzt durch DIN 18015 für die Planung in Wohngebäuden. Beide Normen legen gemeinsam fest, wie Stromkreise, Schutzmaßnahmen und Mindestausstattung auszulegen sind.

Welche Kabel werden typischerweise für die Elektroinstallation verwendet?

Am häufigsten kommt die Mantelleitung NYM-J für die Verlegung in Innenräumen zum Einsatz, während NYY-Kabel für die Verlegung im Erdreich verwendet werden. Einzeladern wie H07V-U dürfen dagegen nur in Rohren oder Verteilerschränken verlegt werden.

Was ist der Unterschied zwischen Aufputz- und Unterputzinstallation?

Bei der Unterputzinstallation liegen die Leitungen verdeckt in der Wand, was optisch unauffällig, aber aufwendiger nachzurüsten ist. Aufputzinstallation führt Kabel sichtbar in Kanälen oder Rohren auf der Wandoberfläche, was Montage und spätere Erweiterungen erleichtert.

Wozu dient eine Unterverteilung?

Eine Unterverteilung bündelt die Stromkreise eines Gebäudeteils, etwa einer Etage oder Wohnung, in einem eigenen kleinen Verteilerschrank. Das verkürzt Leitungswege, erleichtert die Fehlersuche und ermöglicht es, einzelne Bereiche unabhängig voneinander abzusichern oder zu erweitern.

Darf ich Teile meiner Elektroinstallation selbst verlegen?

Arbeiten an Steckern, Leuchtmitteln oder bereits fertig installierten Anschlussdosen sind in der Regel unproblematisch, sofern die Sicherung vorher abgeschaltet wird. Neue Stromkreise, Eingriffe in die Unterverteilung oder Änderungen am Schutzleiter gehören dagegen ausschließlich in die Hände eines eingetragenen Elektrofachbetriebs.

Fazit

Eine gut geplante Elektroinstallation verbindet klare Normen, durchdachte Verkabelung und passende Schutzmaßnahmen zu einem System, das über Jahrzehnte zuverlässig und sicher arbeitet. Ob konventionelle Verteilung oder modernes Bussystem, ob Neubau oder Altbausanierung – am Anfang steht immer eine realistische Bestandsaufnahme der Anforderungen und eine Planung mit Reserven für die Zukunft. Für alles, was über den Austausch einer Lampe oder Steckdose hinausgeht, lohnt sich der frühe Kontakt zu einem Elektrofachbetrieb, der die Anlage normgerecht auslegt und rechtsverbindlich abnimmt.
