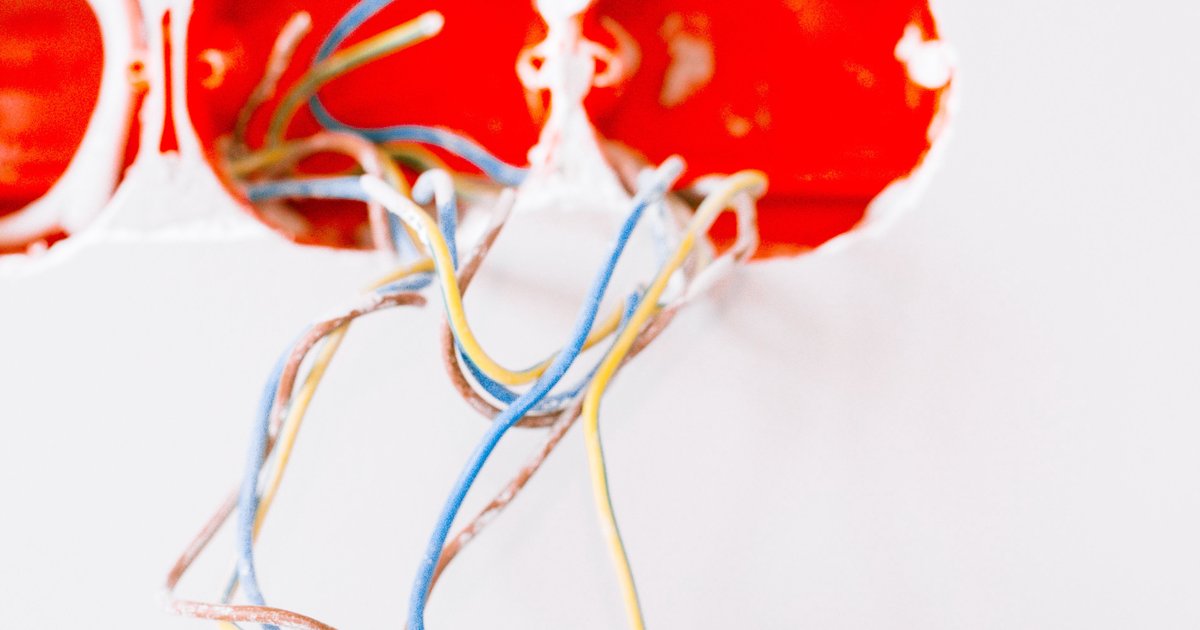

Elektroinstallation Kabel: Auswahl und Verlegung

Bei der Elektroinstallation Kabel auszuwählen bedeutet, für jeden Stromkreis die passende Leitungsart, den richtigen Querschnitt und den zulässigen Verlegeweg festzulegen – abhängig von Last, Einbauort und den Vorgaben der DIN-VDE-Normenreihe. Die Grundlagen der Elektroinstallation als System sind Thema des Pillar-Artikels; hier geht es konkret um die Kabel selbst und ihre fachgerechte Verlegung.

Welche Kabeltypen kommen in der Hausinstallation zum Einsatz?

Für die klassische Elektroinstallation Verkabelung im Wohnbau hat sich die Mantelleitung NYM-J als Standard etabliert. Sie ist für die feste Verlegung in Putz, Estrich, Hohlwänden und auf Putz zugelassen und in Querschnitten von 1,5 mm² bis über 10 mm² erhältlich.

• NYM-J: Innenausbau, Unterputz, Aufputz, in Leerrohren – der Allrounder für Steckdosen- und Lichtstromkreise.
• NYY-J: erdverlegbar, robuster Mantel, geeignet für Zuleitungen zu Garagen, Gartenhäusern oder als Erdkabel zum Zählerschrank.
• NYCWY: Erdkabel mit konzentrischem Schutzleiter, wird oft als Hauptzuleitung vom Netzanschluss verwendet.
• H07V-U/H07V-K: einadrige Installationsdrähte, ausschließlich in Leerrohren oder Kanälen, häufig bei Verteilerverdrahtung.
• H05VV-F: flexible Leitung für bewegliche Anschlüsse, etwa an Geräten oder in Möbeln, nicht für feste Verlegung in der Wand.

Die Wahl des falschen Typs ist einer der häufigsten Mängel bei Eigenleistungen – etwa wenn flexible Leitungen dauerhaft im Putz verschwinden und später bei Bewegung brechen.

Wie wird der richtige Kabelquerschnitt bestimmt?

Der Querschnitt richtet sich nach dem zu erwartenden Strom, der Leitungslänge und der Absicherung, nicht nach Gefühl. Die maßgeblichen Tabellen liefert die DIN Elektroinstallation-Normenreihe, insbesondere DIN VDE 0298-4, in Abhängigkeit von der Verlegeart (etwa gebündelt im Rohr, freiliegend an der Wand oder im Wärmedämmverbund).

• 1,5 mm² für Beleuchtungsstromkreise, abgesichert mit 10 A.
• 2,5 mm² für Standard-Steckdosenstromkreise, abgesichert mit 16 A.
• 4–6 mm² für Herd, Durchlauferhitzer oder Wallbox, je nach Leistung und Leitungslänge.
• 10 mm² und mehr für Hauptzuleitungen zur Unterverteilung.

Bei langen Leitungswegen muss zusätzlich der Spannungsfall geprüft werden – wird ein Querschnitt nur nach der Absicherung gewählt, kann die Leitung bei mehr als etwa 15 bis 20 Metern trotzdem unterdimensioniert sein, weil der Spannungsabfall am Verbraucher zu groß wird.

Welche Verlegewege und Schutzmaßnahmen gelten in Wand, Boden und Decke?

DIN 18015-3 definiert feste Verlegezonen, damit spätere Bohrungen keine Leitungen treffen: horizontal etwa 15 oder 30 cm unter der Decke beziehungsweise über dem Fußboden, vertikal in geraden Linien von Schaltern und Steckdosen aus. Wer außerhalb dieser Zonen verlegt, muss dies dokumentieren.

• Mindestabstand von Kanten, Ecken und Aussparungen einhalten, um mechanische Beschädigung zu vermeiden.
• In Estrich und Beton grundsätzlich in Leerrohren verlegen, damit Leitungen bei Bedarf gezogen und getauscht werden können.
• Biegeradien der Kabel nicht unterschreiten – Faustregel ist mindestens das Vierfache des Kabeldurchmessers.
• Beim Durchführen durch Brandabschnitte oder Geschossdecken sind Brandschutzmanschetten oder geprüfte Abschottungssysteme Pflicht.
• Leitungen kennzeichnen oder dokumentieren (Foto vor dem Verputzen), das erleichtert spätere Arbeiten erheblich.

Das Verlegen von Leerrohren und das Stemmen von Schlitzen ist in vielen Fällen in Eigenleistung möglich, der Anschluss an die spannungsführende Anlage bleibt jedoch der Fachkraft vorbehalten.

Wie werden Unterverteilung und Bus-Leitungen mitgeplant?

Die Elektroinstallation Unterverteilung bündelt mehrere Stromkreise eines Gebäudeteils in einem eigenen Verteilerkasten mit eigenen Sicherungen und Fehlerstromschutzschaltern. Die Zuleitung dorthin muss für die Summe der angeschlossenen Lasten ausgelegt sein, üblich sind hier Querschnitte ab 10 mm², bei größeren Verteilungen entsprechend mehr.

Neben den klassischen 230-/400-Volt-Leitungen wird zunehmend eine zweite Ebene mitverlegt: die Elektroinstallation Bus-Verkabelung für Smart-Building-Systeme wie KNX. Dabei handelt es sich um eine separate, niedervoltige Datenleitung (häufig als Buskabel J-Y(St)Y oder spezielles KNX-Kabel ausgeführt), über die Schalter, Sensoren und Aktoren Steuerbefehle austauschen, während der eigentliche Strom weiterhin über die klassische Leitung fließt.

• Busleitung getrennt von Starkstromleitungen führen, Mindestabstand oder abgeschirmte Kabel verwenden, um Störeinstrahlung zu vermeiden.
• Jeden Aktor und Sensor sowohl mit Stromleitung als auch mit Busleitung anfahren – das erhöht den Verkabelungsaufwand gegenüber einer klassischen Installation spürbar.
• Bus-Topologie (Linie, Baum) frühzeitig planen, da nachträgliches Erweitern in geschlossenen Wänden aufwendig ist.

Fazit

Die passende Auswahl von Kabeltyp und Querschnitt sowie ein normgerechter Verlegeweg entscheiden darüber, ob eine Installation über Jahrzehnte sicher und erweiterbar bleibt. Leerrohre setzen und Verlegezonen planen kann handwerklich versierte Bauherren gelingen, der Anschluss an Zähler, Unterverteilung und ein etwaiges Bus-System gehört jedoch in die Hände einer Elektrofachkraft, die auch die Abnahme gegenüber dem Netzbetreiber übernimmt.
