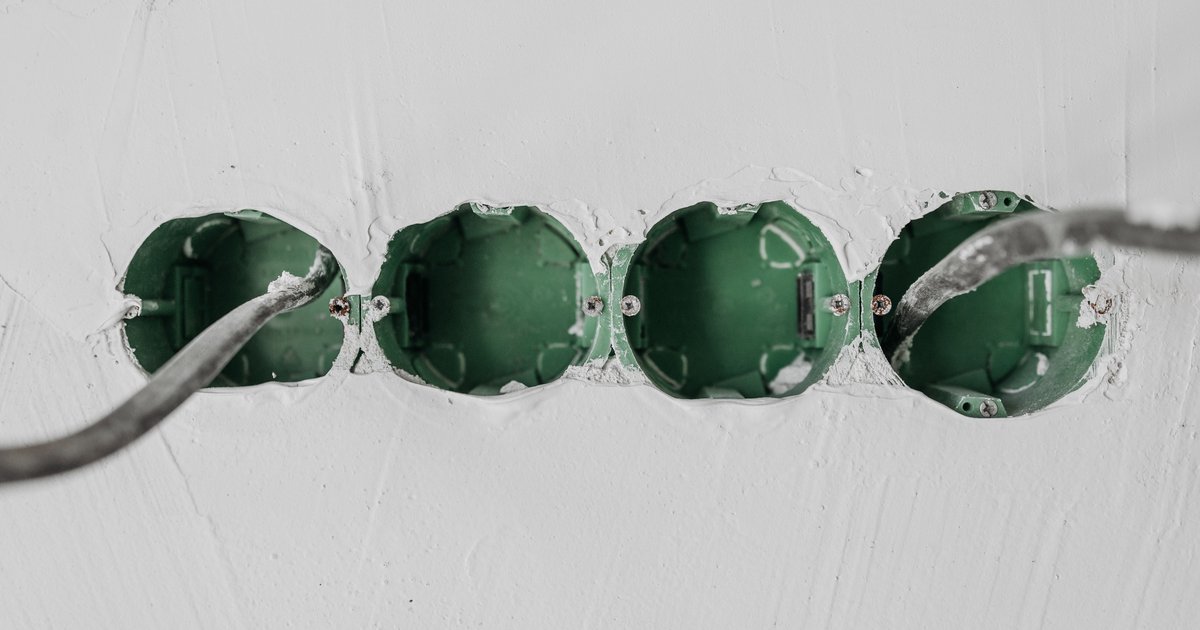

Die Elektroinstallation Verkabelung umfasst alle Schritte von der Festlegung der Stromkreise über die Wahl der richtigen Kabel bis zum fachgerechten Anschluss an die Unterverteilung. Während die Grundlagen der Elektroinstallation an anderer Stelle allgemein erklärt werden, geht es hier konkret um die Planung und praktische Umsetzung der Verkabelung selbst – vom ersten Leitungsplan bis zur normgerechten Ausführung.
Wie plant man die Verkabelung Schritt für Schritt?
Am Anfang steht ein Grundriss, in dem jede Steckdose, jeder Schalter und jedes Anschlussgerät eingezeichnet wird. Erst danach werden die Stromkreise gebildet: Jeder Raum oder Funktionsbereich – Küche, Bad, Beleuchtung, Steckdosen – erhält eigene, separat abgesicherte Kreise, damit ein Fehler nicht die gesamte Wohnung lahmlegt.
Für jeden Stromkreis wird die zu erwartende Last überschlagen, da sie über Leitungsquerschnitt und Absicherung entscheidet. Erst wenn die Kreise feststehen, werden die Leitungswege festgelegt: möglichst senkrecht oder waagerecht in definierten Installationszonen, damit spätere Bohrungen keine Kabel treffen.
- Grundriss mit allen Anschlusspunkten erstellen
- Stromkreise nach Raum und Funktion trennen
- Lastabschätzung je Kreis vornehmen
- Leitungswege in zulässigen Zonen festlegen
- Lage der Unterverteilung und Kabellängen einplanen
Diese Reihenfolge verhindert, dass Leitungen nachträglich verlängert oder umverlegt werden müssen, wenn ein Kreis unterdimensioniert war.
Welche Kabel kommen für die Elektroinstallation infrage?
Für die feste Verlegung unter Putz oder im Estrich ist das ummantelte NYM-Kabel Standard, während flexible Leitungen wie NYAF nur in Rohren oder für bewegliche Anschlüsse eingesetzt werden. Bei der Wahl der Elektroinstallation Kabel-Type entscheidet vor allem die Verlegeart: Erdverlegung verlangt ein anderes Kabel als die Verlegung im Trockenbau oder im Feuchtraum.
Der Leitungsquerschnitt richtet sich nach Absicherung und Leitungslänge. Für gängige Steckdosenkreise mit 16-A-Sicherung wird üblicherweise 1,5 mm² eingesetzt, für Herdanschlüsse oder stärker belastete Kreise 2,5 mm² oder mehr – ein zu geringer Querschnitt führt zu Erwärmung und ist ein häufiger Grund für spätere Auslösungen der Sicherung.
- NYM-J für die klassische Unterputzverlegung im Innenbereich
- NYY-J für die Erdverlegung ohne zusätzlichen Rohrschutz
- Flexible Leitungen nur in Schutzrohren, nie freiliegend im Putz
Farbcodierung der Adern (Braun/Schwarz/Grau für Außenleiter, Blau für Neutralleiter, Grün-Gelb für Schutzleiter) ist verbindlich und darf beim Anklemmen nicht vertauscht werden.
Wie wird die Unterverteilung richtig eingeplant?
Die Elektroinstallation Unterverteilung ist der Verteilerkasten, in dem alle Stromkreise eines Wohnungsteils oder Geschosses zusammenlaufen und einzeln abgesichert werden. Bei größeren Häusern lohnt sich pro Etage eine eigene Unterverteilung, um Leitungslängen kurzzuhalten und Fehler lokal eingrenzen zu können.
Jeder Stromkreis erhält im Verteiler einen eigenen Leitungsschutzschalter, zusätzlich sind Fehlerstromschutzschalter (RCD) für Steckdosen-, Bad- und Außenkreise vorgeschrieben. Reserveplätze für spätere Erweiterungen – etwa eine Wallbox oder eine PV-Anlage – sollten schon in der Planungsphase berücksichtigt werden, da ein Austausch des Verteilerschranks später deutlich aufwendiger ist.
Der Anschluss der Unterverteilung an die Hauptverteilung sowie die endgültige Beschaltung der Sicherungen ist Aufgabe einer Elektrofachkraft, da hier Fehler nicht nur Geräte, sondern Personen gefährden.
Was schreibt die DIN für die Verkabelung vor?
Die DIN Elektroinstallation wird maßgeblich durch die Normenreihe DIN VDE 0100 geregelt, die Mindestabstände, Schutzmaßnahmen und Prüfpflichten festlegt. Dazu zählen etwa Vorgaben zu Installationszonen, zur Pflicht von Fehlerstromschutzschaltern in Feuchträumen und zur Auswahl der Leitungsquerschnitte je nach Absicherung.
Ergänzend orientieren sich viele Planer an der RAL-Richtlinie RG 678, die eine großzügigere Mindestausstattung mit Steckdosen und Schaltstellen empfiehlt, ohne selbst bauordnungsrechtlich verbindlich zu sein. Wer sich nur an das gesetzliche Minimum hält, riskiert eine Installation, die für heutige Geräteausstattung schnell zu knapp bemessen ist.
- Installationszonen für Leitungen einhalten (z. B. 30 cm neben Tür- und Fensterrahmen)
- RCD-Pflicht für Steckdosen-, Bad- und Außenstromkreise beachten
- Abschlussprüfung und Messprotokoll durch die Fachkraft dokumentieren lassen
Die Endabnahme mit Isolationsmessung und Schutzleiterprüfung ist verpflichtend und darf nicht übersprungen werden, da nur sie verdeckte Verlegefehler zuverlässig aufdeckt.
Wann lohnt sich eine Bus-Verkabelung?
Bei der klassischen Verkabelung führt jede Schaltstelle eine eigene Steuerleitung zum Verbraucher, was bei komplexer Haustechnik schnell unübersichtlich wird. Eine Elektroinstallation Bus-Lösung wie KNX verlegt stattdessen eine zusätzliche zweiadrige Busleitung parallel zu den Stromkreisen, über die Schalter, Sensoren und Aktoren digital kommunizieren.
Diese Bustopologie muss bereits in der Rohbauphase mitgeplant werden, da die Busleitung zu jedem Schalter und Aktor geführt werden muss – ein nachträglicher Einbau ist nur mit Aufputzlösungen oder Funkkomponenten praktikabel. Wer später Jalousiesteuerung, Szenenschaltungen oder eine zentrale Lichtsteuerung nutzen will, sollte die Busleitung von Anfang an mit einplanen, auch wenn die Geräte erst später verbaut werden.
Die Verkabelung selbst darf handwerklich vorbereitet werden, die Programmierung der Bus-Aktoren und der Anschluss an die Unterverteilung gehören jedoch in die Hände einer Elektrofachkraft mit KNX-Qualifikation.
Fazit
Eine durchdachte Verkabelung entscheidet darüber, ob eine Elektroinstallation Jahrzehnte zuverlässig funktioniert oder ständig nachgebessert werden muss. Wer Stromkreise sauber trennt, passende Kabel und Querschnitte wählt, die Unterverteilung mit Reserven plant und die DIN-Vorgaben konsequent einhält, schafft die Basis für eine sichere und erweiterbare Installation – gegebenenfalls ergänzt um eine zukunftsfähige Bus-Verkabelung für die Haussteuerung.
